Вакуумні ущільнювачі мідні

Опис

Вакуумні ущільнювачі для CF (conflat) з безкисневої міді

Ущільнювачі CF виготовляються з безкисневої міді (Cu: 99,99%, вміст кисню менше 0.001%).

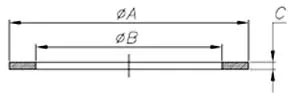

Тип A,
мм
B,
мм
C,
мм
O.D.
фланцю CF
CF16 21.3 16 2 1⅓”
CF25 32.8 25.6 2 2⅛”
CF40 48.1 36.9 2 2¾”
CF50 61.6 51 2 3⅜”
CF63 82.3 63.5 2 4½”
CF80 91.4 76.4 2 4⅝”
CF100 120.5 101.7 2 6″
CF125 141.4 127.2 2 6¾”
CF160 171.1 152.5 2 8″
CF200 222 203 2 10″
CF250 272.9 254.2 2 12″
CF275 294.4 274.1 2 13¼”
CF300 313.1 300 2 14″
CF350 376.7 356.5 2 16½”

Ущільнювачі для з’єднань типу «зуб-канавка» за
ОСТ 11 868.007; 7.150.004 і аналогічних

Ущільнювачі за ОСТ 11 868.007; 7.150.004 і аналогічні представляють собою тонке (0,5 мм) мідне кільце і використовуються для вакуумного ущільнення з’єднань високовакуумних фланців типу “зуб – канавка”. З’єднання “зуб – канавка” за ОСТ 11 868.007 і 7.150.004 достатньо капризні при монтажі й експлуатації: потребують рівномірного затягування болтів з’єднань і ідеального стану клина і канавки. При неравномірному затягуванні з’єднання, невідповідності розмірів зуба-канавки стандарту або при недотримуванні правил монтажу тічь в з’єднанні з’явиться з високоюй вірогідністю. Тому, по можливості пропонуємо заміняти з’єднання “зуб – канавка” на з’єднання типу CF (conflat).

Ущільнювачі до фланців ДУ50 (7.150.004)

Високовакуумні фланци DN50 (ДУ50) 7.150.004 з канавкою використовуються для монтажа манометричних перетворювачів ПММ-32-1 і ПМИ-27 (мають фланец із зубом). Ущільнювачі DN50 використовуються для вакуумного ущільнення з’єднань з такими фланцами.

Тип A,
мм
B,
мм
C,
мм
DN50 60 50 0.5

Ущільнювачі до фланців за ОСТ 11.868.007

Ущільнювачі високовакуумні за ОСТ 11 868.007 із зубом використовуються для під’єднання магніторозрядних насосів типу НМД, а також турбомолекулярних насосів типу НВТ.

Тип A,
мм
B,
мм
C,
мм
OCT25 35 25 0,5
OCT40 50 40 0,5
OCT100 130 115 0,5
OCT160 195 170 0,5
OCT250 310 280 0,5
